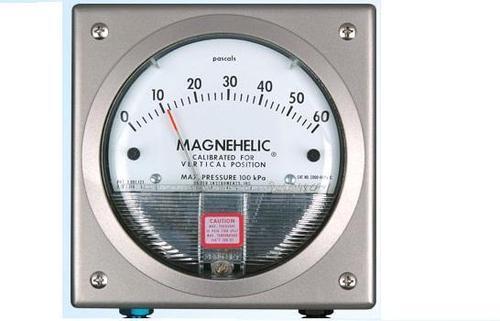

ड्वायर विभेदक दबाव नापने का यंत्र 0 से 60 Pa

)। ध्यान दें: हाइड्रोजन के साथ इस्तेमाल किया जा सकता है। बुना-एन डायाफ्राम ऑर्डर करें।

दबाव 35 पीएसआई से कम होना चाहिए गीली सामग्री:

कंसल्ट फ़ैक्टर

आवास:

ऐक्रेलिक कवर के साथ डाई कास्ट एल्यूमीनियम केस और बेज़ल।

168 घंटे के सॉल्ट स्प्रे करप्शन टेस्ट का सामना करने के लिए एक्सटीरियर फिनिश को ग्रे कोट किया गया है सटीकता:

â± 2% FS (â± 3% ऑन - 0, -100 Pa, -125 Pa, 10MM और â± 4% ऑन - 00, -60 Pa, -6MM रेंज), 70â°F (21.1â°C) पर पूरी रेंज

दबाव की सीमाएँ:

-20 इंच एचजी से 15 पीएसआईजी (-0.677 से 1.034 बार); एमपी विकल्प: 35 पीएसआईजी (2.41 बार); एचपी विकल्प: 80 पीएसआईजी (5.52 बार)।

ओवरप्रेशर:

रिलीफ प्लग लगभग 25 psig (1.72 बार) पर खुलता है, जो केवल मानक गेज पर होता है।

अगले पेज पर ओवरप्रेशर प्रोटेक्शन नोट देखें तापमान सीमा:

20 से 140°F* (-6.67 से 60â°C). -20â°F (-28â°C) कम तापमान विकल्प के साथ

साइज़:

4 (101.6 मिमी) व्यास का डायल फेस

माउंटिंग ओरिएंटेशन:

डायाफ्राम लंबवत स्थिति में है।

अन्य स्थिति उन्मुखताओं के लिए कारखाने से परामर्श करें मानक सहायक उपकरण:

डुप्लिकेट प्रेशर टैप के लिए दो 1/8 एनपीटी प्लग, रबर टयूबिंग एडाप्टर के लिए दो 1/8 पाइप थ्रेड और स्क्रू के साथ तीन फ्लश माउंटिंग एडेप्टर। (एमपी और एचपी गेज एक्सेसरीज में तीन एडेप्टर के लिए माउंटिंग और स्नैप रिंग रिटेनर को प्रतिस्थापित
